누전차단기 작동원리, 전기가 새면 차단기가 내려가는 이유 쉽게 알아보기
집이나 건물의 분전반을 보면 대부분 누전차단기가 설치되어 있습니다.
평소에는 전기를 정상적으로 공급하지만 전기제품이나 전선에서 누전이 발생하면 전원을 자동으로 차단합니다.
그렇다면 누전차단기는 어떻게 전기가 새고 있다는 사실을 알아내고 전원을 끊는 것일까요?
누전차단기의 작동원리를 이해하려면 먼저 전기가 들어오는 양과 나가는 양을 비교한다는 개념을 알아두면 쉽습니다.
누전차단기의 기본 원리
누전차단기는 전기가 정상적으로 흐를 때 들어가는 전류와 나오는 전류가 같은지 감시합니다.
예를 들어 전기제품으로 5A의 전류가 들어갔다면 정상적인 상태에서는 다시 5A가 돌아와야 합니다.
즉,
들어가는 전류 = 나오는 전류
라면 정상적인 상태입니다.
그런데 전선이나 전기제품에서 누전이 발생하면 일부 전류가 사람이 만질 수 있는 금속 부분이나 접지 등을 통해 다른 곳으로 흘러가게 됩니다.
그러면
들어가는 전류 ≠ 나오는 전류
가 됩니다.
누전차단기는 바로 이 차이를 감지해 전원을 차단합니다.
쉽게 예를 들어보면
전류가 물이라고 생각하면 이해하기 쉽습니다.
물이 파이프를 통해 들어와서 다시 같은 양이 빠져나가면 문제가 없습니다.
하지만 파이프 중간에 구멍이 생겨 물 일부가 밖으로 새면 들어온 양과 나간 양이 달라집니다.
누전차단기도 이와 비슷합니다.
전기가 정상적인 회로를 통해 모두 돌아오면 작동하지 않지만, 일부 전류가 다른 곳으로 새면 이를 감지해 차단하는 것입니다.
누전차단기 안에는 무엇이 있을까?
누전차단기 내부에는 여러 부품이 들어 있습니다.
대표적으로 다음과 같은 부분이 있습니다.
| 주요 부품 | 역할 |
|---|---|
| 영상변류기(ZCT) | 들어오고 나가는 전류의 차이를 감지 |
| 검출 회로 | 누전 여부를 판단 |
| 트립 장치 | 차단기를 작동시킴 |
| 접점 | 실제 전기를 끊는 부분 |
| 테스트 버튼 | 누전차단기가 정상적으로 작동하는지 확인 |
이 중에서 영상변류기(ZCT)가 누전 감지에서 중요한 역할을 합니다.
영상변류기(ZCT)가 전류 차이를 감지한다

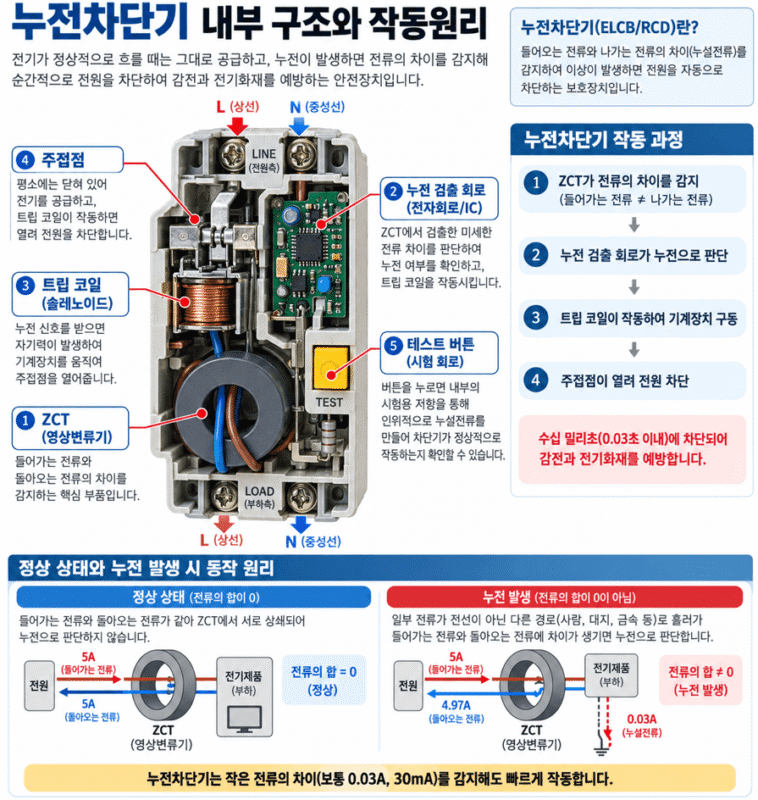

누전차단기 내부에는 전선이 통과하는 영상변류기(ZCT)라는 장치가 있습니다.
일반적인 단상 회로에서는 전류가 나가는 선과 돌아오는 선이 함께 ZCT를 통과합니다.
정상적인 상태라면 두 전류가 서로 상쇄되기 때문에 ZCT에서 큰 차이가 나타나지 않습니다.
하지만 누전이 발생하면 일부 전류가 다른 경로로 빠져나갑니다.
그러면 들어가는 전류와 돌아오는 전류 사이에 차이가 발생하고, ZCT가 이 차이를 감지합니다.
누전이 발생하면 어떻게 차단될까?
작동 과정은 간단하게 정리하면 다음과 같습니다.
① 전기가 정상적으로 흐름
↓
② 전기제품이나 전선에서 누전 발생
↓
③ 일부 전류가 다른 경로로 빠져나감
↓
④ 들어오는 전류와 돌아가는 전류의 차이 발생
↓
⑤ ZCT가 차이를 감지
↓
⑥ 검출 회로가 누전으로 판단
↓
⑦ 트립 장치 작동
↓
⑧ 차단기 접점이 열림
↓
⑨ 전기 공급 차단
이렇게 매우 짧은 시간 안에 전원이 차단됩니다.
왜 사람을 감전으로부터 보호할 수 있을까?
전기가 사람의 몸을 통해 땅으로 흘러가는 경우에도 누전차단기가 작동할 수 있습니다.
예를 들어 전기제품의 절연이 손상된 상태에서 사람이 제품의 금속 부분을 만지면 전류 일부가 사람의 몸을 통해 흐를 수 있습니다.
이때 정상적인 전류가 돌아오는 경로와 다른 경로로 전류가 빠져나가기 때문에 누전차단기가 전류의 불균형을 감지하고 차단할 수 있습니다.
다만 누전차단기가 감전 위험을 완전히 없애주는 것은 아닙니다.
차단되기 전 순간적인 감전이 발생할 수 있기 때문에 전기설비를 직접 만지지 않는 것이 가장 중요합니다.
누전차단기와 일반 차단기는 무엇이 다를까?
두 차단기는 비슷하게 생겼지만 보호하는 대상과 작동 원리가 다릅니다.
| 구분 | 누전차단기 | 배선용 차단기 |
|---|---|---|
| 주요 보호 | 누전·감전 위험 | 과전류·단락 |
| 주요 감지 | 전류의 불균형 | 과도한 전류 |
| 대표적인 원인 | 절연 불량·누전 | 과부하·합선 |
| 작동 방식 | 누설전류 감지 후 차단 | 과전류 감지 후 차단 |
따라서 차단기가 내려갔다고 해서 항상 누전이라고 볼 수는 없습니다.
어떤 차단기가 작동했는지와 어떤 상황에서 차단됐는지를 함께 확인해야 합니다.
누전차단기의 TEST 버튼은 무엇일까?
누전차단기에 보면 TEST 또는 시험 버튼이 있는 경우가 있습니다.
이 버튼을 누르면 차단기 내부에서 시험용 전류를 만들어 실제 누전과 비슷한 조건을 만들고, 차단기가 정상적으로 작동하는지 확인합니다.
정상적인 차단기라면 시험 버튼을 눌렀을 때 차단기가 작동해야 합니다.
다만 TEST 버튼을 눌렀는데도 차단기가 작동하지 않는다면 차단기의 이상 여부를 점검해야 합니다.
차단기가 자주 내려간다면?
누전차단기가 한 번 내려갔다가 다시 올렸는데 정상적으로 작동한다면 일시적인 이상일 수도 있습니다.
하지만 다음과 같은 상황이 반복된다면 원인을 확인해야 합니다.
- 특정 전기제품을 사용할 때마다 내려간다.
- 비가 온 뒤 차단기가 내려간다.
- 물청소 후 차단기가 내려간다.
- 특정 콘센트를 사용할 때 내려간다.
- 아무것도 사용하지 않아도 내려간다.
- 차단기를 올리자마자 다시 내려간다.
특히 탄 냄새, 연기, 스파크, 뜨거운 콘센트, 녹거나 손상된 전선이 발견된다면 전기설비 사용을 중단하고 전문가의 점검을 받는 것이 안전합니다.
누전차단기의 작동원리는 생각보다 간단합니다.
핵심은 “들어간 전류와 돌아온 전류가 같은가?”를 확인하는 것입니다.
정상적인 상태에서는 전류가 들어온 만큼 정상적인 회로를 통해 돌아옵니다.
하지만 전선이나 전기제품에서 누전이 발생하면 일부 전류가 다른 경로로 빠져나가면서 전류의 차이가 발생합니다.
누전차단기는 이 차이를 감지하고 트립 장치를 작동시켜 전기 공급을 자동으로 차단합니다.
즉, 누전차단기는 단순히 전기를 끄는 스위치가 아니라 전기설비에서 발생할 수 있는 누전과 감전 위험을 줄이기 위한 중요한 안전장치라고 이해하면 됩니다.
