누전과 합선 차이, 전기가 갑자기 차단되는 이유 쉽게 알아보기
집에서 갑자기 전기가 나가면 가장 먼저 분전반의 차단기를 확인하게 됩니다. 그런데 차단기가 내려가는 원인은 하나가 아닙니다. 누전 때문에 내려갈 수도 있고, 합선이나 과부하 때문에 내려갈 수도 있습니다.
겉으로 보기에는 모두 “차단기가 내려갔다”는 같은 현상이지만, 실제 전기가 끊기는 원리와 위험성은 서로 다릅니다.
특히 누전과 합선의 차이를 알아두면 차단기가 왜 작동했는지 이해하기가 훨씬 쉽습니다.
누전이란 무엇일까?
누전은 말 그대로 전기가 정상적인 전기회로를 벗어나 다른 곳으로 새는 현상입니다.
정상적인 전기회로에서는 전류가 정해진 경로를 따라 흘러야 합니다.
하지만 전선의 절연이 손상되거나 전기제품 내부에 문제가 생기면 전류 일부가 전선이 아닌 금속 외함, 접지선, 건물 구조물 또는 사람의 몸 등을 통해 다른 경로로 흐를 수 있습니다.
이때 누전차단기가 전류의 차이를 감지해 전원을 차단할 수 있습니다.
누전의 대표적인 원인
- 전선 피복 손상
- 전기제품 내부 절연 불량
- 물이나 습기 유입
- 오래된 전기제품
- 세탁기·온수기 등 물을 사용하는 제품의 전기적 이상
- 콘센트 내부 손상
- 벽 속 배선의 절연 문제
합선이란 무엇일까?
합선은 전기가 정상적인 부하를 거치지 않고 매우 낮은 저항의 경로로 직접 연결되는 현상을 말합니다.
쉽게 말하면 전기가 가야 할 길을 벗어나 전원선끼리 직접 연결되는 것입니다.
예를 들어 전선의 절연이 완전히 벗겨져 상선과 중성선이 서로 닿으면 순간적으로 매우 큰 전류가 흐를 수 있습니다.
이때 차단기가 빠르게 작동해 전기를 끊습니다.
합선이 발생하는 대표적인 원인
- 전선 피복이 벗겨짐
- 전선끼리 접촉
- 전기제품 내부 부품 파손
- 콘센트 내부의 전선 접촉
- 전기공사 중 잘못된 배선
- 물리적인 충격으로 전선이 손상됨

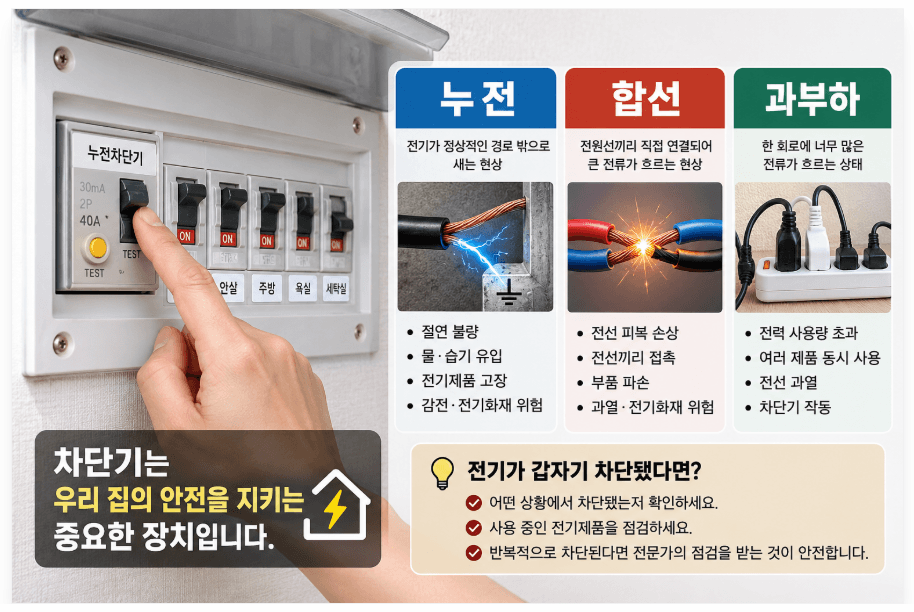

누전과 합선의 가장 큰 차이
둘의 차이를 간단하게 정리하면 전기가 어디로 흘러갔느냐입니다.
| 구분 | 누전 | 합선 |
|---|---|---|
| 의미 | 전기가 정상적인 경로 밖으로 샘 | 전원 사이가 비정상적으로 직접 연결됨 |
| 전류 흐름 | 일부 전류가 다른 경로로 빠짐 | 매우 큰 전류가 흐를 수 있음 |
| 대표 원인 | 절연 불량·습기·전기제품 고장 | 전선 피복 손상·전선 접촉 |
| 주요 위험 | 감전·전기화재 | 과열·아크·전기화재 |
| 관련 차단 | 누전차단기 작동 가능 | 배선용 차단기 등이 작동 |
| 대표적인 상황 | 세탁기에서 누전 발생 | 전선끼리 접촉 |
다만 실제 전기설비에서는 하나의 고장으로 누전과 단락이 함께 발생하는 경우도 있기 때문에, 단순히 차단기가 내려갔다는 것만으로 원인을 확정할 수는 없습니다.
과부하까지 함께 알아야 한다
차단기가 내려가는 원인을 제대로 이해하려면 과부하도 알아야 합니다.
과부하는 합선처럼 전선끼리 직접 연결되는 것이 아니라, 하나의 회로에서 허용할 수 있는 것보다 많은 전류가 지속적으로 흐르는 상태입니다.
예를 들어 하나의 콘센트나 회로에 전기히터, 전기포트, 에어프라이어 등 소비전력이 높은 제품을 동시에 사용하는 경우 전류가 크게 증가할 수 있습니다.
이때 차단기가 전류를 감지해 회로를 차단할 수 있습니다.
즉,
누전 = 전기가 다른 곳으로 샌다
합선 = 전기가 비정상적으로 직접 연결된다
과부하 = 한 회로에 너무 많은 전류가 흐른다
라고 이해하면 쉽습니다.
전기가 갑자기 차단되는 이유
집에서 갑자기 전기가 끊겼다면 다음과 같은 상황을 생각해볼 수 있습니다.
① 특정 전기제품을 켰을 때
특정 제품을 켜는 순간 차단기가 내려간다면 해당 제품의 누전이나 내부 합선 등을 의심할 수 있습니다.
제품의 플러그나 전원 코드가 손상되지 않았는지도 확인해야 합니다.
② 여러 전기제품을 동시에 사용할 때
전기히터나 에어컨처럼 소비전력이 높은 제품을 여러 개 동시에 사용했을 때 차단된다면 과부하 가능성을 생각할 수 있습니다.
③ 비가 오거나 물청소를 한 뒤
비가 많이 온 뒤 또는 물청소 후 차단기가 내려간다면 습기나 물 유입에 따른 누전 가능성을 확인해야 합니다.
특히 외부 콘센트나 베란다, 세탁실 등의 전기설비는 주의가 필요합니다.
④ 플러그를 꽂는 순간 차단될 때
전기제품의 플러그를 꽂는 순간 차단기가 내려간다면 해당 제품이나 콘센트에 전기적 이상이 있는지 확인해야 합니다.
⑤ 아무것도 사용하지 않는데 차단될 때
전기제품을 사용하지 않고 있는데도 차단기가 반복적으로 내려간다면 전기제품만의 문제라고 보기 어렵습니다.
벽 속 배선, 콘센트, 분전반 또는 차단기 자체에 문제가 있을 가능성도 있습니다.

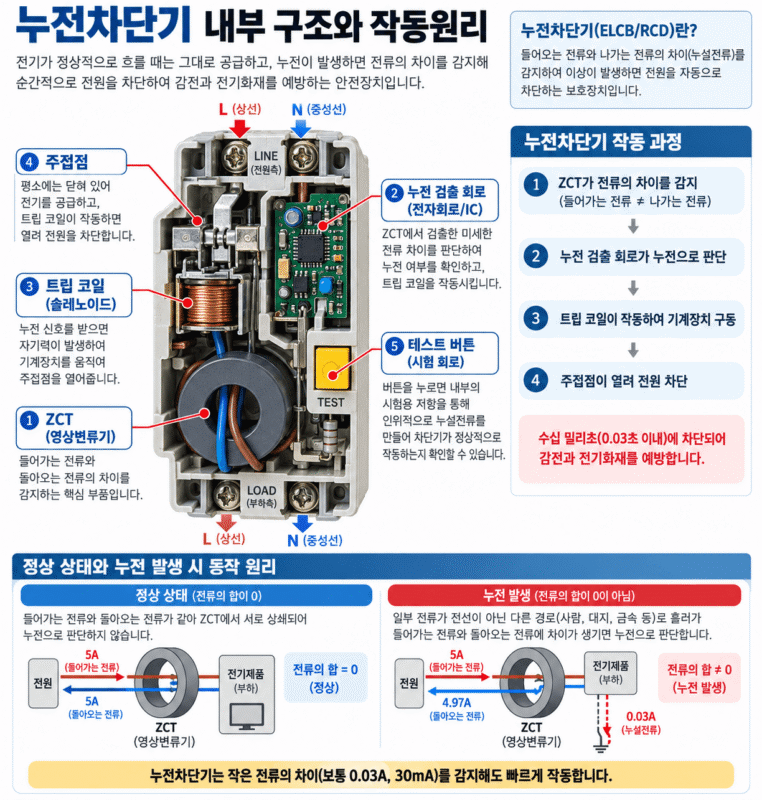

누전차단기가 작동하는 원리
누전차단기는 정상적으로 전기가 흐를 때와 누전이 발생했을 때의 전류 차이를 감지합니다.
예를 들어 정상적인 상태에서 5A가 전기제품으로 들어갔다면 정상적인 회로를 통해 약 5A가 돌아와야 합니다.
들어가는 전류 5A = 돌아오는 전류 5A
이 경우 전류의 차이가 없기 때문에 누전으로 판단하지 않습니다.
반대로 일부 전류가 다른 곳으로 새면
들어가는 전류 5A ≠ 돌아오는 전류
가 됩니다.
누전차단기는 이 차이를 감지하고 차단 동작을 수행합니다.
합선이 발생하면 왜 차단기가 내려갈까?
합선이 발생하면 전기회로의 저항이 급격하게 낮아지면서 매우 큰 전류가 흐를 수 있습니다.
전선에 과도한 전류가 흐르면 전선이 과열되고 심하면 전기화재로 이어질 수 있습니다.
그래서 차단기는 과도한 전류가 흐르는 것을 감지해 회로를 끊습니다.
즉 차단기는 단순히 “전기가 나가는 장치”가 아니라 전선과 전기설비를 보호하기 위한 안전장치이기도 합니다.
차단기가 내려갔을 때 어떻게 해야 할까?
전기가 갑자기 끊겼다고 해서 차단기를 계속 올리는 것은 좋지 않습니다.
먼저 어떤 상황에서 차단기가 내려갔는지 확인하는 것이 중요합니다.
확인 순서
전기가 끊김
↓
분전반 확인
↓
내려간 차단기 확인
↓
사용 중인 전기제품 확인
↓
문제가 의심되는 제품의 플러그 분리
↓
차단기 상태 확인
특정 제품을 연결했을 때 다시 차단된다면 해당 제품을 계속 사용하지 않는 것이 좋습니다.
반대로 전기제품을 모두 분리했는데도 차단기가 계속 내려간다면 배선이나 전기설비에 문제가 있을 가능성이 있으므로 전문가의 점검을 받는 것이 안전합니다.
이런 증상이 있다면 주의해야 한다
다음과 같은 증상이 나타난다면 단순한 전기 불편으로 생각해서는 안 됩니다.
- 콘센트에서 탄 냄새가 난다.
- 전선이 뜨겁다.
- 콘센트가 검게 변했다.
- 스파크가 발생한다.
- 전기제품에서 타는 냄새가 난다.
- 차단기를 올리자마자 다시 내려간다.
- 아무것도 사용하지 않아도 차단기가 반복해서 내려간다.
- 물이 전기설비에 들어갔다.
이런 경우에는 전기설비를 직접 분해하거나 전선을 만지지 않는 것이 안전합니다.
누전과 합선은 모두 차단기를 작동시킬 수 있지만 발생 원리는 다릅니다.
누전은 전기가 정상적인 회로를 벗어나 다른 곳으로 새는 현상이고, 합선은 전원 사이가 비정상적으로 연결돼 큰 전류가 흐르는 현상입니다.
여기에 과부하까지 더하면 차단기가 내려가는 대표적인 원인을 크게 구분할 수 있습니다.
따라서 집에서 전기가 갑자기 차단됐을 때는 무조건 차단기 고장이라고 생각하기보다 누전인지, 합선인지, 과부하인지 상황을 확인하는 것이 중요합니다.
특히 탄 냄새, 연기, 스파크, 물 유입 또는 반복적인 차단이 있다면 직접 수리하기보다 전기 전문가의 점검을 받는 것이 안전합니다.
